ALMACENAMIENTO SAN

Una "SAN" (Red de área de almacenamiento) es una red de almacenamiento integral. Se trata de una arquitectura completa que agrupa los siguientes elementos:

• Una red de alta velocidad de canal de fibra o SCSI

• Un equipo de interconexión dedicado (conmutadores, puentes, etc.)

• Elementos de almacenamiento de red (discos duros)

El rendimiento de la SAN está directamente relacionado con el tipo de red que se utiliza. En el caso de una red de canal de fibra, el ancho de banda es de aproximadamente 100 megabytes/segundo (1.000 megabits/segundo) y se puede extender aumentando la cantidad de conexiones de acceso.

La capacidad de una SAN se puede extender de manera casi ilimitada y puede alcanzar cientos y hasta miles de terabytes.

Una SAN permite compartir datos entre varios equipos de la red sin afectar el rendimiento porque el tráfico de SAN está totalmente separado del tráfico de usuario. Son los servidores de aplicaciones que funcionan como una interfaz entre la red de datos (generalmente un canal de fibra) y la red de usuario (por lo general Ethernet).

Por otra parte, una SAN es mucho más costosa que una NAS ya que la primera es una arquitectura completa que utiliza una tecnología que todavía es muy cara. Normalmente, cuando una compañía estima el TCO (Coste total de propiedad) con respecto al coste por byte, el coste se puede justificar con más facilidad.

 HP P2000 G3 SAS MSA Dual Controller LFF Array System

Medios de almacenaje
Unidades de almacenamiento instaladas	No
Tipos de unidades de almacenamiento admitidas	HDD
Número de unidades de almacenamiento compatibles	12
Capacidad máxima de almacenamiento admitida	48  TB
Interfaz de unidad de almacenamiento	Serial Attached SCSI
Puertos e Interfaces
Interfaz de host	SAS
Puerto host	8
Diseño
Tipo de chasis	Rack (2U)
Peso y dimensiones
Ancho	648  mm
Profundidad	730  mm
Altura	269  mm
Peso	19200  g
Otras características
Peso	libras
Controlador de disco duro
Unidad de disco
Descripción
Soporta gestor Insight
Espejeo de almacenamiento
Tamaño	"
Dimensiones (Ancho x Profundidad x Altura)	648 x 730 x 269  mm
Sistemas operativos compatibles
Admite agrupación en clúster
Copias de seguridad SAN

Precio: 5.392 euros

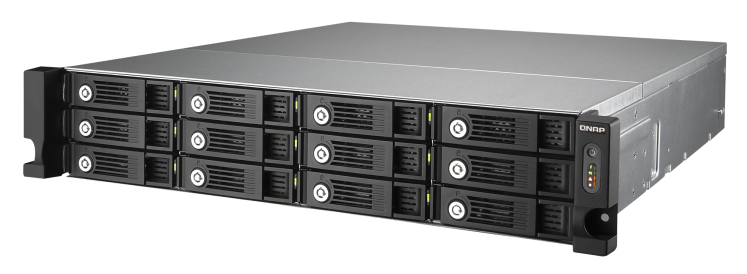

QNAP SYSTEMS TS-870U-RP-EU

- Tasa de transferencia: LAN 10/100/1000 MBit/s
- LEDs: 1x Lan, Power, Status, 10 GbE, eSATA, eine für jede Festplatte
- Teclas: Power, Reset
- Nivel RAID: 0, 1, 5, 6, 10, JBOD
- Disco duro: Advertencia 8x 3,5"- oder 2,5"-SATA-Festplatten (3Gb/s oder 6GB/s) einbaubar (Hot-Swap)
- Puertos: RJ-45 / LAN 2 / USB 2.0 x 4 / USB 3.0 x 2 / eSATA x 2
- Potencia: Funcionamiento 300 vatios
- Observación: Dual-core 2.4 GHz Intel Procesador, memoria 4 GB DDR3 (hasta 16 GB ampliable), Memoria Flash: 512 MB DOM, 2x Quiet Ventilador de refrigeración (7 cm), fuente de alimentación de 300 vatios. NAS rentables, iSCSI, solución de almacenamiento de la solución de almacenamiento IP-SAN de alto rendimiento, segura, confiable y fácil, conveniente para VMWare, Citrix y Hyper-V; 10 GbE listos llegando a más de 1.000 MB / s y 100.000 IOPS; procesador multi-core, DDR3, SATA 6Gb / s y USB 3.0
- Medidas (an x al x pr): 482 x 89 x 534 mm
- Peso: 9.9 kg
Precio: 2.170 euros


D-LINK DSN-1100-10
Hardware
5 bahías para disco duro SATA 3,5'' de cualquier capacidad (disco duro no incluido).
Cambiable en funcionamiento.
Soporte de SATA-II.
Memoria caché: 256 MB (actualizable a 1 GB).
Memoria del sistema: 256 MB (actualizable a 512 MB).
Chasis compacto que se adapta a cualquier espacio.

Red
4 puertos Gigabit Ethernet con soporte de agregación de enlace.
Soporte de tramas Jumbo y agregación de enlace IEEE 802.3ad.
IEEE 802.1 Q VLAN Tagging.

IBM Storwize V3700

Interfaz host	Internet Small Computer System Interface (iSCSI) a 1 gigabit por segundo (Gbps) e Internet Small Computer System Interface (SAS) a 6 Gbps (FC a 8 Gbps, iSCSI a 1 Gbps, SAS a 6 Gbps o iSCSI/FCoE a 10 Gbps opcionales)
Interfaz de usuario	Interfaz gráfica de usuario Storwize V3700
Controladora sencilla/doble	Controladora doble
Caché por controladora	4 gigabytes (GB) ampliables a 8 GB
Tipo de unidad	Unidades de disco SAS de 6 Gb de doble puerto hot-swap
Unidades compatibles	Unidades de disco de 2,5 pulgadas con factor de forma pequeño: SAS nearline de 1 TB a 7200 rpm 600 GB, 900 GB, 1,2 TB y 1,8 TB a 10.000 rpm 146 GB, 300 GB y 600 GB a 15.000 rpm Unidades de disco de 3,5 pulgadas con factor de forma grande: 2 TB, 3 TB, 4 TB y 6 TB a 7200 rpm 900 GB, 1,2 TB y 1,8 TB a 10.000 rpm (unidad de 2,5 pulgadas en una portadora de unidades de 3,5 pulgadas) 300 GB y 600 GB a 15.000 rpm (unidad de 2,5 pulgadas en una portadora de unidades de 3,5 pulgadas) Unidades de estado sólido (SSD): 200 GB, 400 GB y 800 GB

Precio: 5.234 euros

RAID AVANZADO

RAID 4

Conocido como IDA (acceso independiente con discos dedicados a la paridad) usa división a nivel de bloques con un disco de paridad dedicado. El RAID 4 es parecido al RAID 3 excepto porque divide a nivel de bloques en lugar de a nivel de bytes. Esto permite que cada miembro del conjunto funcione independientemente cuando se solicita un único bloque. Si la controladora de disco lo permite, un conjunto RAID 4 puede servir varias peticiones de lectura simultáneamente. En principio también sería posible servir varias peticiones de escritura simultáneamente, pero al estar toda la información de paridad en un solo disco, éste se convertiría en el cuello de botella del conjunto.

Se caracteriza por:

• En caso de fallo la información se puede reconstruir en tiempo real mediante una operación lógica.

• Es especialmente indicado para ficheros de gran tamaño lo que lo hace ideal para algunas aplicaciones gráficas donde se necesite fiabilidad de datos.

• Se necesita un mínimo de 3 discos para usar Raid 4.

RAID 5

Un RAID 5 (también llamado distribuido con paridad) es una división de datos a nivel de bloques distribuyendo la información de paridad entre todos los discos miembros del conjunto. El RAID 5 ha logrado popularidad gracias a su bajo coste de redundancia. Generalmente, el RAID 5 se implementa con soporte hardware para el cálculo de la paridad.

Cada vez que un bloque de datos se escribe en un RAID 5, se genera un bloque de paridad dentro de la misma división . Un bloque se compone a menudo de muchos sectores consecutivos de disco. Una serie de bloques (un bloque de cada uno de los discos del conjunto) recibe el nombre colectivo de división (stripe). Si otro bloque, o alguna porción de un bloque, es escrita en esa misma división, el bloque de paridad (o una parte del mismo) es recalculada y vuelta a escribir. El disco utilizado por el bloque de paridad está escalonado de una división a la siguiente, de ahí el término bloques de paridad distribuidos. Las escrituras en un RAID 5 son costosas en términos de operaciones de disco y tráfico entre los discos y la controladora.

Se caracteriza por:

• Para usar el raid cinco necesitamos tener un mínimo de 4 discos duros de la misma capacidad.

• Éste nos ofrece las ventajas de aumentar la velocidad de nuestros discos, también nos da protección en caso de que uno de esos discos falle.

• Si tenemos cuatro discos duros de 1 Tb, el tamaño de nuestra unidad lógica sera de 3 Tb, ya que el cuarto disco guarda la información de respaldo y en caso de que uno de los discos falle lo cambiamos y el raid reconstruye la información.

ALMACENAMIENTO NAS

NAS es el acrónimo de Network Attached Storage y es un dispositivo cuya única función es servir de respaldo a los ficheros que se encuentran en una red de área local.

Las NAS aparecieron primero en el entorno empresarial debido a las cada vez mayores necesidades de almacenar gran cantidad de datos. Sin embargo, es ahora cuando es más común verlas en las casas debido al aumento de volumen de información que todos almacenamos. Suma las películas, videos, música y fotos que tienes repartidas en PCs, laptops, discos duros externos y seguramente llegaras a los cientos de gigabytes.

En esencia, no es más que un PC dedicado, es decir no se usa para ninguna otra función, que tiene gran capacidad de almacenamiento y que actúa como servidor de archivos. Son controlados remotamente, de ahí lo de Network, es decir no tienen ni pantalla, ni ratón, ni teclado.

Como su única función es servir de almacenaje, es necesario que estos equipos sean lo más robustos posibles. Debido a esto es normal que encuentres funcionalidades que pertenecen al mundo de los servidores. Por ejemplo, sus discos duros te los encontraras que pueden ser usados en alguna configuración RAID. Esta tecnología consigue, agrupando varios de ellos, que no pierdas información incluso aunque alguno deje de funcionar.

Estos equipos suelen traer un Linux instalado que te ofrece una interfaz Web. Como ya te comente tienes que olvidarte del ratón, del teclado y de la pantalla. En esta puedes dar permiso para el acceso a los usuarios y crear carpetas compartidas. Lo más normal es que puedas crear usuarios de los tipos NFS para Linux, SMB/CIFS para Windows o AFP para equipos Apple. No te olvides de comprobar que la NAS que vas a comprar es posible accederlo desde los equipos que tienes en casa antes de realizar tu compra.



Servidor NAS WD My Book Live Duo - NAS (WDBVHT0080JCH-EESN)

Interfaz: Gigabit Ethernet
Capacidad: 4 TB
Tasas de transferencia Ethernet: Capacidad para 10/100/1000 Mb/s
Altura: 165 mm
Profundidad: 157 mm
Ancho: 99,00 mm
Peso: 2,26 kg
Temperatura Operativo: 5° C a 35° C
Temperatura No operativo: -20° C a 65° C
Voltaje de entrada CA: 100-240 VCA
Frecuencia de entrada CA: 47-63 Hz

Precio: 516,38 €

NETGEAR Caja de red NAS ReadyNAS RN31200

Tipo de dispositivo: Servidor NAS
Conectividad para Host: Gigabit Ethernet
Capacidad total de almacenamiento: 0 GB
Capacidad máxima soportada: 8 TB
Dispositivos instalados / N° módulos: 0 (instalados) / 2 (máx.)
Anchura: 22 cm
Profundidad: 10.1 cm
Altura: 14.2 cm
Peso: 2.22 kg
Procesador / Memoria: Intel Atom 2.1 GHz
Número de núcleos: Dual-Core
RAM instalada: 2 GB


Precio: 399 €


Buffalo LinkStation LS420D
Tipo de dispositivo: Servidor NAS
Conectividad para Host: Gigabit Ethernet
Capacidad total de almacenamiento: 0 GB
Capacidad máxima soportada: 8 TB
Dispositivos instalados / N° módulos: 0 (instalados) / 2 (máx.)
Anchura: 87 cm
Profundidad: 20.5 cm
Altura: 12.8 cm
Peso: 2.4 kg
Procesador / Memoria: Marvell ARMADA 370 ARM 1.2 GHz
Número de núcleos: Dual-Core
RAM instalada: 512 MB

Precio: 250 €

MANUAL DE RAID 1 EN WINDOWS 7

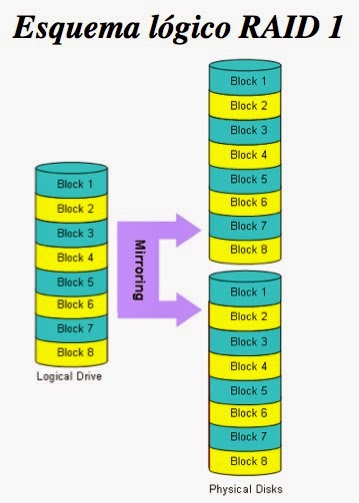

Un RAID 1 crea una copia exacta de un conjunto de datos en dos o más discos. Pero debemos tener cuidado, ya que un RAID 1 solo puede ser tan grande como el más pequeño de sus discos. Un RAID 1 clásico consiste en dos discos en modo espejo, lo que incrementa exponencialmente la fiabilidad respecto a un solo disco.
Un RAID 1 puede estar leyendo simultáneamente dos datos diferentes en dos discos diferentes, por lo que su rendimiento se duplica.

Si queremos utilizar esta característica de Windows 7, necesitamos al menos dos unidades de disco duro y es recomendable que las unidades deberían de ser de la misma capacidad.

Configuración del RAID 1

Para configurar un RAID 1, debemos dirigirnos a "Panel de Control/Herramientas administrativas/ Administración de equipos", y en el menú de la izquierda elegimos en Almacenamiento, la opción de "Administración de discos".

Una vez estemos en la pantalla, pulsamos con el botón derecho y le damos a "Agregar Reflejo".

Ahora elegimos el disco sobre el que queremos hacer el reflejo de la unidad C:

Le damos los permisos que requiere este tipo de acciones y confirmamos.

Comienzan a sincronizarse los discos, mostrando un icono especial sobre el disco que se está sincronizando y el porcentaje del proceso. Una vez terminado, nos mostrará la misma información en los dos.

UNIDAD ÓPTICA DE CD

En esta entrada vamos a poder ver como desmontamos una unidad óptica de CD y sus diferentes partes. Para ello, quitaremos las tapas superior e inferior y sacaremos la bandeja del CD.

Así, podemos ver la parte superior del lector:

En la siguiente imagen podemos ver la parte inferior:

Ahora podemos ver la unidad con la bandeja del CD sacada:

En esta imagen podemos ver todo el circuito que controla el funcionamiento de la unidad. Está situada inmediatamente debajo de la carcasa superior.

A continuación podemos ver la imagen de otra unidad con sus componentes identificados:

• Bandeja: Sirve para soportar el CD encima y desplazarlo a la posición óptima para su lectura y escritura.
• Cubierta: Son las carcasas superior e inferior que protegen de golpes y suciedad la unidad óptica.
• Láser: Es el encargado de leer y escribir los 0 y 1 que contiene el CD.
• Eje de giro y motor: Desplazan la bandeja y controlan el movimiento del eje del láser.
• Riel: Es el brazo por el que se mueve el láser y el decodificador.
• Otros de los componentes se pueden ver más claros en las anteriores imágenes como pueden ser el láser o el decodificador, que se emcarga de decodificar los datos obtenidos por el sensor.

FORMATOS DE MEMORY STICK DE SONY

Memory Stick es un formato de tarjeta de memoria (memoria flash) extraíble, comercializado por Sony en octubre de 1998. El término también se utiliza para definir la familia entera de los dispositivos de memoria flash de Sony (Memory Stick). Dentro de dicha familia se incluye la Memory Stick Pro, una versión posterior que permite una mayor capacidad de almacenamiento y velocidades de trasferencia de archivos más altas, y la Memory Stick Duo, una versión de menor tamaño que la Memory Stick.

Este tipo de tarjetas se utilizan ara soporte de almacenamiento externo para reproductores de música, cámaras de fotografía o vídeo, teléfonos, etc.

Tipos de Memory Stick

Memory Stick




Normalmente se usa como medio de almacenamiento de información para un dispositivo portátil, de forma que puede ser fácilmente extraída la información o la tarjeta a un ordenador.
Mide de alto 49 mm., ancho 21 mm. y espesor de 2 mm.
Su almacenamiento puede ir desde los 64 MB a los 2 GB.
Velocidades de transferencia:

• Velocidad máxima de escritura: 14,4 Mbit/s (1,8 MB/s)

• Velocidad máxima de lectura: 19,6 Mbit/s (2,5 MB/s)

Memory Stick Pro Duo

Una versión posterior que permite una mayor capacidad de almacenamieno y velocidades de trasferencia de archivos más altas.
Mide de alto 20 mm., ancho 31 mm. y espesor de 1.6 mm
Su almacenamiento va de 4 GB a 32 GB.
Velocidad de transferencia:

• Transferencia: 160 Mbit/s (20 MB/s)

• Velocidad Mínima de escritura: 15 Mbit/s

Memory Stick Pro Magic Gate

Magic Gate significa compuerta mágica haciendo referencia a un circuito integrado que permite el cifrado de la información al momento de almacenar y leer,
Mide de alto 28 mm., ancho 21.5 mm. y espesor de 2mm.Su almacenamiento va de 256 MB a 4 GB.

Micro Memory Stick M2

En un proyecto conjunto con SanDisk , Sony dio a conocer un nuevo formato de Memory Stick.
Mide de alto 15 mm., ancho 12 mm. y espesor de 1 mm.
Su capacidad va desde los 2 GB a los 32 GB.
Velocidad de transferencia de 10 MB/s.

Memory Stick XC

Sony y SanDisk sacan este formato nuevo de capacidad de hasta 2 TB para el ámbito profesional. Tiene las mismas dimensiones que la versión Pro.

SISTEMAS ANTICOPIA BLU-RAY

El Blu Ray no es otra cosa que un disco de almacenamiento óptico de 12 cm. de diámetro, el mismo tamaño que el DVD o el CD, y que fue desarrollado por un consorcio llamado Blu-Ray Disc Association con el fin de obtener un medio de almacenamiento capaz de contener la gran cantidad de datos requeridos por las películas realizadas en la espectacular alta definición, además de otros actores inherentes a la reducción de costes.

Este medio de almacenamiento puede contener hasta 50 Gb. de información, pero en la actualidad se están desarrollando técnicas para elevar esta cantidad hasta casi 70 Gb.

Cabe destacar que el Blu-Ray es un soporte de una sola capa que puede contener 25 Gb de información, que traducidos significan cerca de 6 horas de vídeo de alta definición más los audios correspondientes. El soporte de más capacidad es el Blu Ray de doble capa, que sí puede almacenar aproximadamente 50 GB.

Características Blu-Ray

Mientras el DVD usa un láser de 650 de nanómetros, el Blu Ray utiliza uno de 405, posibilitando grabar más información en un disco del mismo tamaño.

El Blu Ray dejó en el camino a sus principales contendientes como elDVD o el HD DVD, si bien el primero todavía es un firme competidor, ya que ofrece una resolución de 720x480 en NTSC o 720x576 en PAL, apta para la reproducción en la mayoría de los equipamientos presentes en hogares de todo el mundo, mientras que el formato HD DVD prácticamente ha desaparecido.

En cuanto a la calidad, Blu Ray, ofrece una calidad devisualización de alta definición, es decir de 1920x1080, también llamada 1080p, un salto increíblemente alto con respecto al DVD.

Sistemas anticopia

El Blu-ray Disc trabaja con un completo método de protección anticopia, que consta de cinco sistemas, denominados AACS, BD+ y ROM-Mark, SPDG e ICT, cada uno de ellos con una función específica.

• En principio, el AACS es un sistema que ha sido desarrollado en base al CSS que utiliza el DVD, pero incorporando significativas mejoras. Su función consiste en el control de la distribución de contenido, asignando una clave única para cada modelo de grabador de discos Blu-ray, con el fin de permitir o no las copias que se realizan en dicho equipo.

• Por otra parte, los Blu-ray cuentan con un sistema anticopia exclusivo llamado BD+, el cual se basa en una protección criptográfica realizada a través de una clave asignada al propio disco Blu-ray, impidiendo la reproducción de los mismos cuando el sistema detecta que se trata de una copia.

• En función de ofrecer una protección completa del contenido, los discos Blu-ray también disponen de una marca de agua digital denominada ROM-Mark realizada con dispositivos especiales, que se encuentra presente en los discos originales, y la cual es buscada por los reproductores para permitir la visualización del contenido.

• Un cuarto elemento en este método de protección anticopia es el sistema SPDG, el cual se trata de un pequeño programa que incluyen los reproductores de discos Blu-ray, y mediante un funcionamiento similar al de cualquier sistema operativo, hace imposible realizar una copia del disco que se halla en su interior.

• Por último, también se ha incorporado el sistema Image Constraint Token, conocido por sus siglas ICT, que consiste en una señal que no permite el transporte de contenidos de alta definición a través de soportes no cifrados.

No obstante, a pesar del trabajo volcado para evitar la piratería, lo cierto es que el Blu-ray Disc también incluye un sistema de gestión de copias llamado MMC, que permite realizar copias del disco original para ser utilizadas en otros dispositivos.

RAID

La tecnología de Matriz Redundante de Discos Independientes (RAID) permite a un equipo usar dos o más discos duros al mismo tiempo. RAID trata múltiples unidades como una unidad continua, ya sea mediante configuraciones de hardware o de software. Si hay muchos discos configurados para trabajar juntos de este modo, se los conoce como una matriz o conjunto RAID.

Los usuarios deben analizar las ventajas y las limitaciones antes de intentar configurar un conjunto RAID. Si el equipo no fue fabricado y configurado con RAID, puede necesitar comprar un sistema operativo o una licencia independiente, y reformatear las unidades antes de configurar los conjuntos. Tenga en cuenta que el nuevo sistema operativo que compre debe ser admitido por los fabricantes de hardware y de software para garantizar que haya controladores y firmware específicos disponibles para ese modelo. Además, dependiendo del conjunto RAID, puede ser necesario usar un sistema de copia de respaldo de datos independiente.

¿Ventajas de la conexión FireWire?

El equipo detecta varios discos en un conjunto RAID como una única unidad de disco duro continua, con el objetivo de brindar una mejor confiabilidad en los datos o un desempeño más rápido.
Algunos conjuntos RAID ofrecen redundancia de respaldo para datos mediante la organización de los datos en archivos en varias unidades de disco duro físicas. Con esta configuración, si un disco duro físico falla, sería posible recuperar parte de la información. Otras configuraciones del conjunto RAID ofrecen más velocidad y eficacia de los datos para el almacenamiento de la información, pero no ofrecen la redundancia de los datos.

Tipos de configuraciones RAID

La tecnología RAID permite la realización de mejoras en la redundancia de los datos y la velocidad. Para una situación sofisticada o compleja, hay seis configuraciones de RAID. Sin embargo, este documento sólo explica tres de las configuraciones más comunes.

• RAID 1 - Duplicación. En la duplicación, los mismos datos se copian en más de un disco físico. Este conjunto duplicado brinda cierta redundancia de archivos, sin embargo esto puede reducir la cantidad de espacio que de hecho se puede usar en las unidades de disco duro. Con duplicación, posiblemente se pueda recuperar la información incluso si falla uno de los discos. Además, grabar la información en múltiples ubicaciones en los discos duros puede hacer más lento el rendimiento del sistema en general. El Nivel 1 requiere al menos de 2 discos para su implementación.

• RAID 0 - Distribución. En distribución, la información se divide en partes y se almacena en más de un disco físico. Este conjunto distribuido mejora el desempeño de lectura / grabación y le brinda espacio de almacenamiento adicional, pero no ofrece redundancia de archivos. Dado que no hay verificación de error, si un disco falla, se pierde toda la información en la unidad y no se puede recuperar. La capacidad del arreglo de discos es igual al número de miembros multiplicado por el miembro de menor capacidad. Por ejemplo un disco de 40GB y uno de 60GB formaran una arreglo de 80GB (40GBx2). El nivel 0 requiere al menos 2 discos, siendo muy útil cuando se desea añadir capacidad de disco sin aumentar nombres de identificación de volumen.

• RAID 10. Como lo sugiere el nombre, RAID 0+1 es combinado. Este RAID combina la mejor de ambos. Toma el arreglo en línea usando dos discos, y hace espejo con otro juego de disco para la tolerancia a fallas. Los datos se escriben en línea a través de varios discos, cada disco tiene un compañero con la misma información. Usted obtiene el beneficio de una mayor velocidad de acceso a datos como en RAID 0, pero con la tolerancia a fallas de RAID 1. Esta configuración proporciona una velocidad y confiabilidad óptimas. Se necesita el doble de unidades de disco como en RAID 0, la mitad para cada lado del espejo. Al menos se requieren 4 discos para implementar el RADI 0+1. Existen otras configuraciones RAID además de las aquí mencionadas, pero estos son los tipos más comúnmente usados en la industria.

FIREWIRE

El bus FireWire fue desarrollado a finales de 1995 con el objetivo de brindar un sistema de intercomunicación que permitiera circular datos a alta velocidad y en tiempo real, superando la velocidad del USB.

¿Ventajas de la conexión FireWire?

La gran ventaja del puerto Firewire, respecto del USB 2 (porque en transferencia de datos son más o menos equivalentes) es que podemos controlar desde el Pc el periférico que conectamos al puerto. En el caso del video, desde el programa de captura de video, si tenemos la cámara conectada al firewire, podemos darle al play, rebobinar, ir hacia delante, hacerlo cuadro a cuadro, etc… Es decir, tiene un canal especifico para el control de nuestra cámara. Esto que el USB 2 no puede hacer, ha hecho que firewire se convierta en insustituible cuando hablamos de video por facilitar enormemente la captura.
Otras de sus ventajas son las siguientes:

• Su arquitectura altamente eficiente, IEEE 1394 reduce los retrasos en la negociación.

• Mejor vivencia como usuario. Da igual como conectemos nuestros dispositivos entre ellos, FireWire 800 funciona a la perfección. Por ejemplo podemos, incluso, enlazar a Mac la cadena de dispositivos FireWire 800 por los dos extremos para mayor seguridad durante acontecimientos en directo.

• Compatibilidad retroactiva. Los fabricantes han adoptado el FireWire para una amplia gama de dispositivos, como videocámaras digitales, discos duros, cámaras fotográficas digitales, audio profesional, impresoras, escáneres y electrodomésticos para el ocio. Los cables adaptadores para el conector de 9 contactos del FireWire 800, permiten utilizar productos FiereWire 400 en el puerto FireWire 800.

Protocolo FireWire

El tráfico multimedia presenta una característica especial: es muy sensible al tiempo. Por este motivo, el protocolo FireWire, dispone de dos modos de transmisión: "asíncrono" e "isócrono". El modo asíncrono se utiliza para la comunicación con dispositivos como impresoras o módems que no presentan elevados requerimientos. El modo isócrono, garantiza para cada dispositivo una tasa de transferencia predeterminada, es decir, se garantiza un ancho de banda fijo sin que se produzcan interrupciones en el flujo de datos. Se trata del modo utilizado en los dispositivos multimedia de audio y vídeo.

El protocolo FireWire se basa en 3 capas: capa física, capa de enlace y capa de transacciones.

µP o Bus PCI

Capa de Transacciones

Capa de Enlace

Capa Física

Conectores

La capa de transacciones maneja las transferencias de datos entre dos dispositivos a través del bus serie. El sistema reconoce varios tipos de transacciones entre las que se incluyen las operaciones de lectura de datos desde el dispositivo al sistema principal y las operaciones de escritura.

El bus utiliza un direccionamiento de 64 bits. Los 16 bits más significativos de la dirección se utilizan como código de identificación de cada dispositivo. Estos 16 bits se dividen en 10 bits para identificación de bus (Bus ID) y 6 bits de desplazamiento (offset ID). La combinación de los 16 bits a uno lógico se utiliza para aplicaciones especiales de forma que se puede considerar un sistema máximo formado con 1023 buses cada uno de ellos con 63 dispositivos conectados.

La capa de enlace cuida de la entrega de los paquetes de información. Cada paquete individual se puede enviar en dos modos: "asíncrona" e "isócrona". En la primera se envía una cantidad arbitraria de datos e información de la capa de transacción a un nodo destino, seguido por una confirmación de este nodo. En la segunda se envía una cantidad arbitraria de datos a intervalos regulares a un nodo destino y sin requerir confirmación. En este modo se garantiza un ancho de banda fija en la transmisión.

El cable

FireWire utiliza un cable formado por 6 hilos de cobre: 2 cables sirven como cables de alimentación y los otros 4 son de señal formando dos parejas de cables entrelazados. Cada pareja está apantallada al igual que el cable en su conjunto.

Los cables de alimentación aportan de 8VDC a 40VDC y proporcionan corriente hasta 1.5A. Su finalidad es alimentar directamente dispositivos conectados al bus sin necesidad de disponer de fuente de alimentación externa. Con esta prestación, el único cable que va al dispositivo es el propio cable FireWire transportando potencia y datos.

El conector es pequeño, flexible y de gran duración. El contacto eléctrico se establece en su interior, lo que evita riesgos.

La especificación del estándar permite la configuración de un bus. Se pueden conectar hasta 63 dispositivos a un segmento del bus y enlazar hasta 1023 segmentos. Cada dispositivo puede separarse de otro hasta 4.5 m, pudiendo aumentar esta distancia por medio de repetidores.

Los dispositivos conectados al bus pueden conectarse y retirarse en cualquier momento. El bus se configura de forma automática (Plug & Play) lo que elimina la necesidad de intervención del usuario.

Conectores FireWire

FireWire 400

FireWire 400, la primera versión de FireWire, también es conocida como IEEE 1394-1995. Esto hace referencia a su año de lanzamiento (1995). La nomenclatura "400" hace referencia a su velocidad máxima, la cual es de 400 megabytes por segundo. En el año 2000, se lanzó una versión mejorada de la interfaz FireWire 400; esta versión también es conocida como IEEE 1394a-2000. FireWire 800, también conocida como IEEE 1394b-2002, estuvo disponible en el año 2002 e introdujo una mejora en la velocidad. Actualmente se desarrollan versiones de FireWire más nuevas y rápidas.

Conector de seis circuitos

Tanto la versión IEEE 1394-1995 como la IEEE 1394a-2000 de la interfaz FireWire 400 usan un conector de cuatro circuitos o uno de seis circuitos. Cada conector es capaz de funcionar a tres velocidades diferentes: 12,5, 25 y 50 Mbps (megabits por segundo). Estas velocidades generalmente son llamadas S100, S200 y S400. El conector FireWire 400 de seis circuitos incluye salida de energía dentro de dos de sus circuitos, de modo que dispositivos como discos duros externos pueden ser alimentados al conectarse a una computadora sin la necesitad de usar una fuente de alimentación separada.
Conector de cuatro circuitos

FireWire 400 también utiliza un conector de cuatro circuitos, tanto para la versión IEEE1394-1995 como para la IEEE 1394a-2000. El conector es considerablemente más pequeño que el de seis circuitos, pero la carencia de dos circuitos adicionales elimina la capacidad de energizar el componente al cual se conecta. La interfaz de cuatro circuitos se encuentra comúnmente en cámaras de video digital que utilizan cintas DV. Hay disponiblescables FireWire que cuentan con conexiones de cuatro circuitos a seis circuitos, cuatro circuitos a cuatro circuitos y de seis circuitos a seis circuitos.
Conector de nueve circuitos
En el año 2002, el lanzamiento de la interfaz FireWire 800, también conocida como IEEE 1394b-2002, trajo consigo un nuevo tipo de conector. El conector de nueve circuitos permite velocidades de transferencia de hasta 800 Mbps, duplicando la capacidad máxima de su predecesora, la interfaz FireWire 400. La versión de nueve circuitos de la infertaz FireWire es retrocompatible con las tasas de menor velocidad y con conectores FireWire 400. Sin embargo, el conector de nueve circuitos requiere tomas de corriente diferentes.
